影響PCB激光分板機精度的光學配件

發布時間:2018-07-11 來源:元祿光電

PCB激光分板機的相比較于傳統PCB分板機最大的優勢在于它的高精度,而每個PCB激光分板機廠家生產出來的產品精度是不一樣的,那么在PCB激光分板機產品中有哪些是能夠影響其精度的光學器件呢?

未標題-1 拷貝.jpg

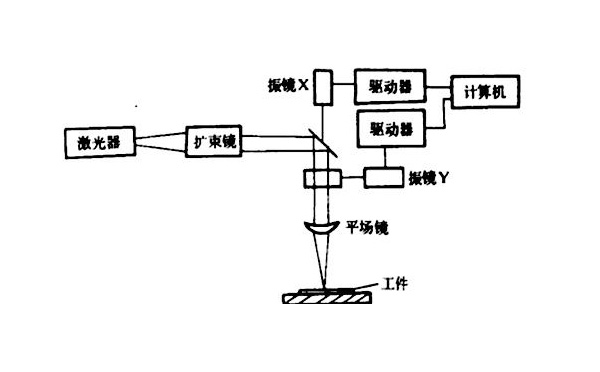

PCB激光分板機原理結構圖

未標題-1 拷貝111.jpg

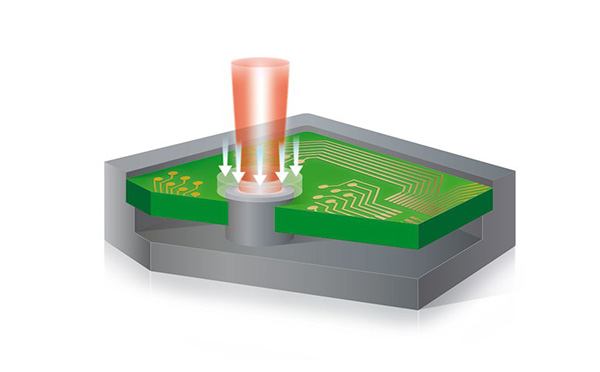

PCB激光分板機剖析圖

未標題-1 拷貝222.jpg

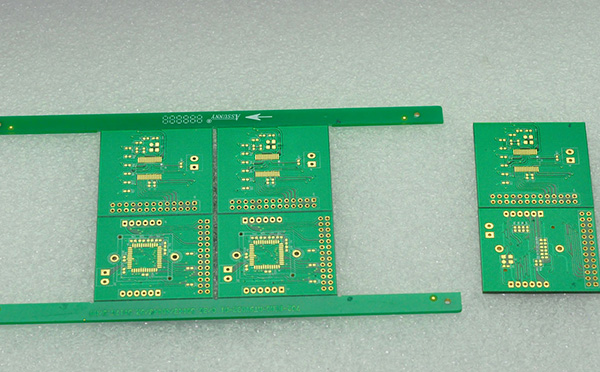

PCB激光分板效果圖

激光器:激光器是核心器件,它的穩定性、光束質量、脈沖頻率、脈沖寬度、單脈沖能量的好壞,直接影響著PCB激光分板機加工過程中的速度以及加工效果,影響著整機的精度。



擴束鏡:往往是被客戶忽略的一個器件,甚至有的廠家根本沒有使用擴束鏡,擴束鏡的倍數、發散角影響著光斑大小及加工的穩定性。



振鏡:振鏡分為模擬振鏡、模擬數字振鏡以及純數字振鏡,振鏡的好壞影響的是加工的效率以及效果,振鏡速度越快,激光作用在材料表面的效果越好,體現的是整機精度。



透鏡:也較場鏡,場鏡范圍越小,聚焦的光斑也越小,脈沖能量也就越高,加工質量越好,精度更高。



當然另外一點需要提到的是,擴束鏡倍數越高,場鏡范圍越小,聚焦的光斑越小,同樣需要的振鏡的通光孔徑越大,通常情況下用在PCB激光分板機中的擴束鏡倍數為3倍、5倍或者是10倍擴束,振鏡的通光孔徑10mm14mm的純數字振鏡,而透鏡通常采用110*110mm40*40mm透鏡。需要根據客戶的需求配置相關配件,也造成了產品的價格差異,這里面存在的一個大問題在于產品的質量上,經常存在國產充進口的情況,比如說振鏡,說是數字振鏡有可能采用的是模擬+數字的模式,客戶根本分辨不出來,要相信一分錢一分貨,不存在天上掉餡兒餅的事。配件的好壞不僅僅是關乎設備的整體精度,影響著加工的效率,更重要的是影響產品的穩定性,設備一直需要廠家報修,影響的是加工的進度,受損了時間也就虧損了金錢。



軟件和相機:軟件是控制系統,包含了電控以及系統控制,同時也包含了CCD相機視覺識別系統,軟件的作用不僅僅在于加工程序,而且是一個不斷地校正改進過程,影響著設備的重復加工精度以及定位精度。



直線電機:直線電機的作用不言而喻,非激光類PCB分板機廠家中幾乎都是采用伺服電機不會采用直線電機,直線電機影響的是他的重復精度以及拼接精度。當然有的客戶對于精度和位置加工精度要求不高,看中的是激光切割過程中的效果以及無粉塵、無應力的特點,元祿光電作為PCB激光分板機廠家,一樣可以為客戶配置伺服電機。



其他一些容易被忽略的配置大理石平臺,其平整性影響著整機設備的水平度,特別是在一些焦點敏感的材料中,如玻璃激光切割過程中的影響大。而在PCB激光分板機的過程中這個影響則被減小,往往都被忽略了,但如果有一種匠人精神在,這個配件的關鍵性作用不可或缺。
