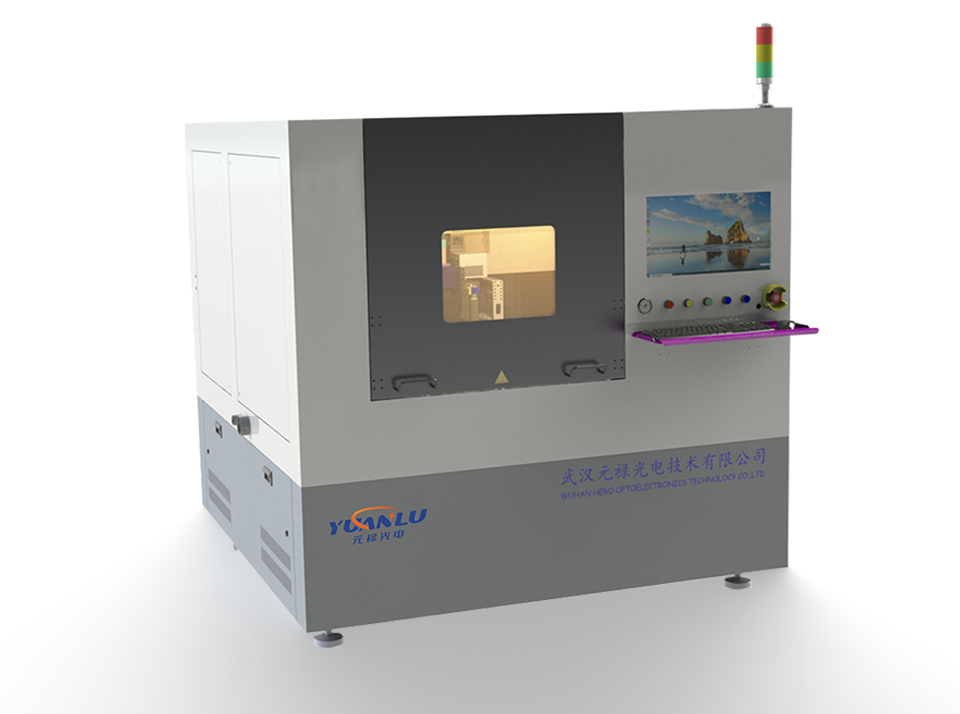

鈣鈦礦電池激光刻蝕、劃線設備

鈣鈦礦電池激光刻蝕、劃線系統

導電銀漿、ITO、FTO、氧化鋅、氧化鋯、氧化鈦、氧化鎳、碳粉、金、銀、銅、鋁等導電金屬、石墨烯、碳納米管、氧化物、鈣鈦礦電池Spiro-OMeTAD、Perovskite、SnO2、C60、PCBM等鈣鈦礦電池材料激光刻蝕劃線處理

客戶服務熱線

135-4505-0045

郵 箱:wf@whlasers.com

傳 真:027-63496399

產品介紹 樣品展示 加工視頻 免費打樣

可根據需求將整個加工部分置入手套箱內加工


根據不同場景的需求,配置納秒脈寬的紅外光纖(1064nm)、綠光(532nm)波段光源;皮秒脈寬的紅外光纖(1064nm)、綠光(532nm)、紫外(355nm)波段光源;飛秒脈寬的紅外光纖(1030nm)、綠光(515nm)波段光源進行微精細激光刻蝕、劃線、構造去除、劃片、表面剝離等應用。



適用于柔性PET/PI/PEN/玻璃等基底材料上的鈣鈦礦太陽能電池激光刻蝕劃線應用。



玻璃、PET、PI、PNT等基底上薄膜材料激光刻蝕,應用于觸摸屏、光伏太陽能電池、電至色玻璃等行業。



適用于導電銀漿、ITOFTO、氧化鋅、氧化鋯、氧化鈦、氧化鎳、碳粉、金、銀、銅、鋁等導電金屬、石墨烯、碳納米管、氧化物、鈣鈦礦電池Spiro-OMeTAD、PerovskiteSnO2、C60、PCBM等材料處理。特別是針對鈣鈦礦電池領域的陰電極、鈣鈦礦空穴傳輸層、阻擋層、鈣鈦礦層、陽電極激光刻蝕劃線技術上有獨到的技術優勢。



采用自主研發的控制軟件、直接導入CAD 數據CCD相機定位自動激光刻蝕,操作簡單,方便快捷;采用通過軟件實時調節振鏡與直線電機、電動升降工作臺的設計,加上真空吸附托盤裝置,能有效地解決激光刻蝕加工運行中的平穩性。


設備集數控技術、激光技術、軟件技術等光機電高技術于一體,具有高靈活性、高精度、高速度等先進制造技術的特征??纱蠓秶鷥?nèi)進行各種圖案,各種尺寸的精密、高速刻蝕,并且能夠保證很高的產能,是一個可靠、穩定和具有高性能價格比的產品。



主要構成:激光器、光路系統、運動控制系統、電控制系統、定位系統、抽塵系統、真吸附空系統、大理石龍門結構、鈑金結構件等。




型號

納秒綠光ET200MG

皮秒綠光

ET300MGPS

皮秒紫外

ET300UV-PS

飛秒紅外

ET300IR-FS

飛秒綠光

ET300MG-FS

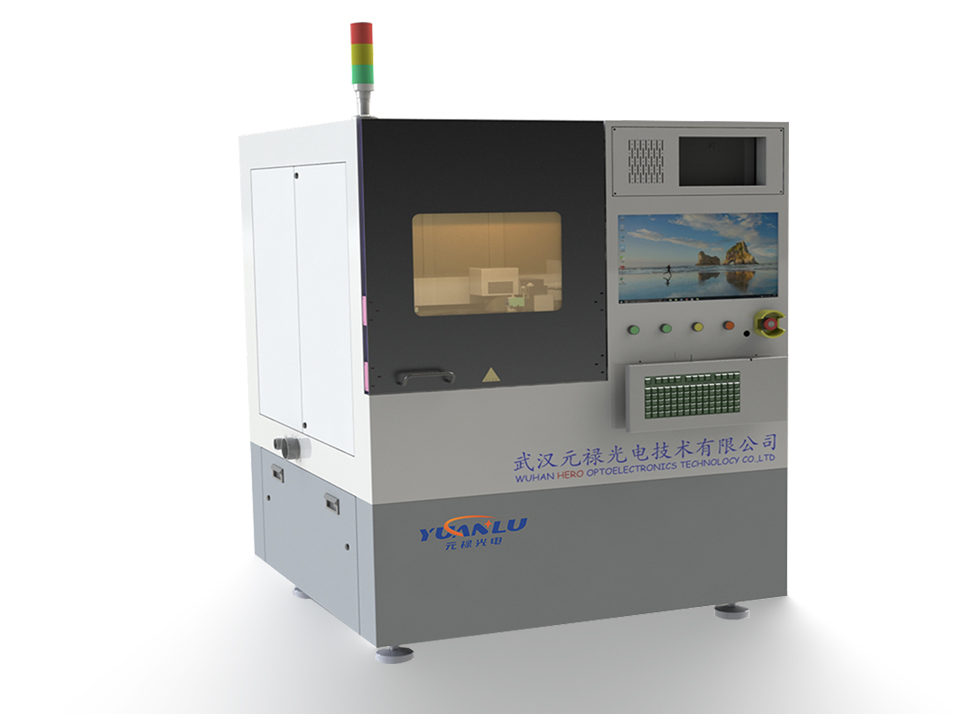

實驗室刻蝕機

ET100IR/ET100MG

激光器

532nm

532nm

355nm

1030nm

515nm

1064/532nm

功率

5/10W

10/15/30W

10/15/30W

20/30/40W

10W

20W/5W

加工尺寸

100*100/200*200/300*300/400*300/600*600/600*900/700*1400mm可選

可定制加工幅面

110*110mm可選

激光器頻率

30-150KHz

1-1000KHz

1-1000KHz

25-5000KHz

25-5000KHz

1-2000KHz/

30-100khz

振鏡

10/14mm通光孔徑

10mm通光孔徑

聚焦鏡

40*40/70*70/110*110mm幅面(根據不同的應用場景選擇)

100-140mm可選

擴束鏡

4X

2-8X可調

1.5X

聚焦光斑

30μm

10μm

50μm

最小線寬

30μm

10μm

50μm

最大可根據需要可全部去除鍍層材料,如P4清邊處理

最小線間距

30μm

10μm

50μm

熱影響區

5μm

3μm


直線度

±10μm

±5μm(最小可至±1μm

±20μm

Z軸電機行程

50mm(自動軟件控制)

手動500mm

工作臺定位精度

±3μm

±20μm

工作臺重復精度

±1μm

±20μm

CCD相機定位精度

±3μm

±10μm

刻蝕速度

最大刻蝕速度4000mm/s(單線)

設備尺寸/重量

1200*1200*1700mm300*00mm幅面內) 1000Kg 納秒                大尺寸及雙光路

1280*1400*1750mm300*300mm幅面內) 1800Kg  皮秒/飛秒          電話聯系

1800*1800*1750mm600*600mm幅面內) 2500kg皮秒/飛秒

1050*700*1660mmL*W*H 300Kg

設備功耗

2500W

3000W

1500W

設備文件格式

標準CAD DXF文件

DXF/PLT/JPG

備注:量產后一般采用多種波段激光配合使用,非單臺機器完成所有膜層制作。
