發布時間:2018-06-25 來源:元祿光電
PCB電路板分板機在PCB電子市場上不可或缺的重要工具,PCB分板機的種類多,目前市場上常見的PCB分板工具有PCB激光切割、分板機,走刀式PCB分板機,銑刀式PCB分板機,手推式PCB分板機,曲線PCB分板機,沖壓式PCB分板機,鍘刀式PCB分板機等七種。
值得一提的是最初的分板方式來自傳統的人工分板,這種方式造成產品質量差,人工效率低,已經全面被機械所替代。那么機械PCB分板機的有哪些優勢和缺點,本文為大家一一列舉。
PCB激光切割、分板機:該設備的優勢在于切割邊緣光滑平整無毛刺,無粉塵,非接觸式加工無應力,不會導致板子變形,可針對任何形狀PCB進行分板。切割精度高,切割縫隙小可針對帶有元器件PCB進行分板。缺點在于設備初期投入成本高,設備昂貴,效率較低。

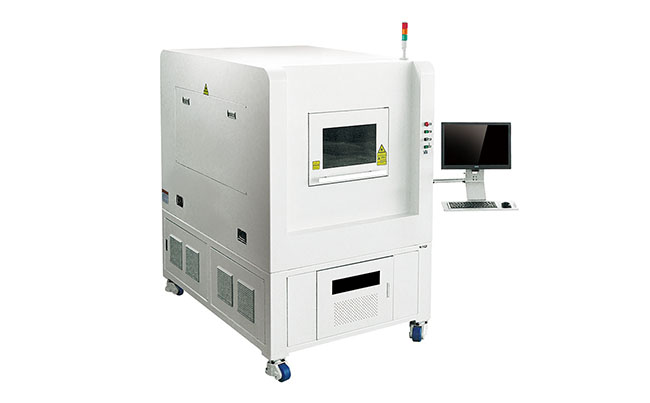

PCB激光切割、分板機圖
走刀式PCB分板機:切割效率高,成本低廉,缺點是只能進行直線分板,切割邊緣有毛刺,不能對帶有元器件PCB板分板。
銑刀式PCB分板機:優勢是切割效率高,切割邊緣無毛刺,應力小,可對任意形狀加工。缺點在于初期成本高,相比較于走刀效率低,應力相比較于激光分板機大,有耗材,切割會產生粉塵。
手推式PCB分板機:優點是成本低廉。缺點不能集成到流水線作業,應力較大,切割有毛邊,不適用于大規模量產,目前漸漸被淘汰。
曲線PCB分板機:可編程任意形狀應對不同切割需求的PCB電路板,切割應力小,無毛邊。缺點是成本較高。相比較于激光分板優勢較弱,精度無非達到激光分板水準。
沖壓式PCB分板機:優勢在于成本低廉,加工效率高。缺點在于開模周期長,后期成本高,會對PCB板產生應力,影響電路板質量。
鍘刀式PCB分板機:優點在于純氣動分板,體積小巧,可切割任意寬度的鋁基板,相對性價比高。缺點是不適用于高精度PCB分板的需求。
以上是羅列的7中PCB分板機的優缺點,根據不同材料、形狀、應用行業的需求都有針對性的產品。如切割精度高,帶有元器件,無毛刺,無粉塵的加工需求可選擇PCB激光分板機,鋁基板加工程度不高的可選擇鍘刀式分板機,加工精度要求高科選擇鋁基底PCB分板機等,客戶可根據不同需求選擇。
