發布時間:2024-01-29 來源:元祿光電

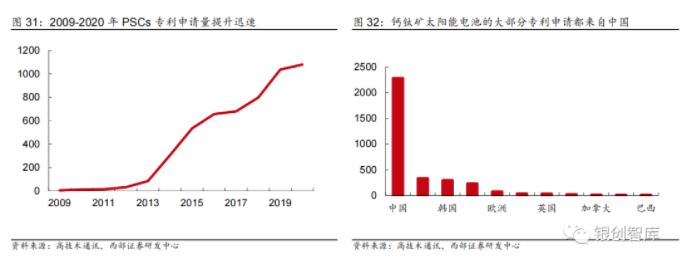

學術方面,鈣鈦礦太陽能電池專利申請量高速增長,68%來自中國。截至 2019 年 12 月,中國的鈣鈦礦太陽能電池專利申請總量高達 2282 個,遠遠高于專利申請總量在 200-300 件之間的日本、韓國和美國。
產業化已經拉開序幕,當前處于設備工藝驗證階段。鈣鈦礦太陽能電池的組件生產流程:沉積透明導電層(TCO)、沉積電子傳輸層(ETL)、沉積鈣鈦礦層、沉積空穴傳輸層(HTL)、背電池制備、組件封裝,較晶硅類太陽能電池制備大幅簡化。
PSCs 生產過程與晶硅相同的環節是封裝。鈣鈦礦組件的生產過程中,除了鈣鈦礦層之外,所有緩沖層和電極都可由 PVD 工藝制作完成,與 HJT 有一定的相似性,但與面板行業相似性更明顯。涂布是 PSCs 獨有環節,主要用于鈣鈦礦層的印刷。
3.2 鈣鈦礦企業處在0-1過程,目前百家爭鳴
產業方面,鈣鈦礦設備訂單先行,廠商交付順利。PSCs 主要設備廠商邁為股份、晟成光伏、捷佳偉創、杰普特、德滬涂膜均已收獲設備訂單,部分廠商已經順利交付量產。
生產領域重要玩家融資過億元,中試線逐步建設。根據 CPIA,截止 2023 年 2 月底,國內已有協鑫光電、纖納光電和極電光能等 3 條百兆瓦以上產能鈣鈦礦產線投產。其中,協鑫光電和纖納光電的產線產能分別為 100MW,極電光能的產線產能為 150MW。此外,還有多家鈣鈦礦公司的實驗室小試線已經建成或正在建設。
單結鈣鈦礦電池參與者眾多,2021 年以來產業化進展加速。2021 年以前,協鑫、纖納已有小規模中試線建成,協鑫納米先于 2017 年建成 10MW 中試線,批量生產45cm*65cm 鈣鈦礦組件產品,纖納光電于 2018 年 投產 20MW 中試基地,2021 年以來產業化進展加速,眾多參與者開始投建或建成中試、量產線。
2021 年,協鑫光電建成 100MW 級量產線,大正微納柔性中試線建成,萬度光能、華能清能院、極電光能投建不同量級產線。①萬度光能投建 200MW 級可印刷介觀鈣鈦礦太陽能電池大試線;②華能清能院大面積模組中試實驗線投產,3 月下線;③大正微納建成 10MW 柔性鈣鈦礦中試線;④年中協鑫光電建成 100MW 級 1m*2m 量產線;⑤10 月極電光能 pre-A 輪融資投建 150MW 試制線,預計 2022 年 9 月下線。按照協鑫光電計劃,我們預計 2025 年其 GW 級產線有望落地。
2022 年,纖納光電建成 100MW 級量產線,無限光能、大正微納、金昌鑫磊鑫半導體等企業產線投建。① 年初纖納光電建成 100MW 的鈣鈦礦產線并實現規模化量產;②6 月無限光能宣布完成數千萬元天使輪融資,預計三季度完成試驗線建設;③金昌鑫磊鑫導體投建 1GW 鈣鈦礦薄膜光伏組件生產基地項目。
目前,鈣鈦礦/晶硅疊層電池處于研發中試階段,參與公司較少。杭蕭鋼構正在籌劃100MW 中試生產線,2022 年 9~10 月與供應商完成采購合同簽訂,原定爭取于 2023 年2 月前完成產線的全部鋪設,預計于 2023 年 5 月前實現量產轉換效率達到 28%,在2023 年的上半年逐漸實現達產 ,產線兼容 166 和 182 尺寸硅片,度電成本 3 毛,成本下降空間大。
3.3 鈣鈦礦制備設備有望受益
鈣鈦礦/HJT 疊層電池所需設備主要有 RPD,PVD,ALD 等。
產線設備類型主要為鍍膜設備、涂布設備、激光設備、封裝設備,其中鍍膜設備價值量過半,激光設備確定性需求強,封裝設備與晶硅電池相比差別不大。
(一)鍍膜設備主要涉及 PVD 及 RPD 設備,其中 RPD 設備比傳統的 PVD 設備優勢在于可以減少對鈣鈦礦電池的轟擊損害,有利于提高轉換效率和良率。相應的設備企業有捷佳偉創、邁為股份、京山輕機、眾能光電等,其中捷佳偉創于 2022 年 7 月獲鈣鈦礦電池量產 RPD 鍍膜設備訂單,該 RPD 設備具備較高技術壁壘;蒸鍍?cè)O(shè)備主要涉及京山輕機等,2021 年 5 月京山輕機子公司晟成光伏與協鑫光電開展疊層技術戰略合作,晟成光伏鈣鈦礦團簇型多腔式蒸鍍?cè)O(shè)備已實現量產并應用于多個客戶端。
(二)涂布設備主要用于制作鈣鈦礦吸光層,主要企業德滬涂膜(未上市)、眾能光電等,德滬涂膜為協鑫光電 100MW 產線供應大尺寸狹縫涂布設備,狹縫涂布可在玻璃、塑料等基片上沉積液體化合物,精確控制液體流量和移動相對速度,制備所需技術指標的薄膜。眾能光電目前已對外銷售刮涂/涂布一體機。
(三)目前各種技術路線均需要激光設備,激光設備主要應用工序?yàn)榧す鈩澗€,把大的面板進行切割,形成子電池,再將電池用串聯或者并聯的方式連接。目前供應鈣鈦礦激光設備的公司包括大族激光、邁為股份、德龍激光、杰普特、帝爾激光、眾能光電、元祿光電等。
