發布時間:2018-06-12 來源:元祿光電
生產追溯,可以正向、逆向、或者不定向地追蹤產品,便捷快速地確認產品的原材料、加工方式、加工過程關鍵參數等信息,與追溯密不可分的就是產品管理方案,主要包括批次管理和單品管理。批次管理,是指產品從原材料到交付成品的生產過程,嚴格按照批次進行科學管理,確保每個生產環節批次清、數量清、質量清、責任清、生產動態清;分批發料、分批加工、分批轉工、分批入庫、分批發配等,嚴格按照先進先出管理。如此,一旦出現質量問題,就能夠迅速核查原因,劃清問題產品范圍,將影響率降低。
印制電路板(PCB)行業,在生產過程中采用的一般都是基于批次的管理方案。單批次數量的大小是由最佳批量的算法計算得出的,不同的板件類型,批次數量也不盡相同,EBS(E-Business Suit)系統以及MES系統(Manufacturing Execution System)中已經實現基于批次的管理方案[2]。如果生產過程中,某一塊板子出現異常,則導致整個批次的板子停滯生產;如果已經入庫或者發給客戶的板子出現異常則確認異常原因之后,需要將整個批次的板子全部退回核查,最佳批量越大,召回核查實物就越多,在一定程度上也造成了人力和物料資源、成本的浪費。
本文所研究的基于PCB行業的單板追溯系統,是將生產批次管理方案中的追溯信息精細化到每一塊板件,然后根據板件的條碼信息以及系統記錄,快速準確的定位問題板件范圍,核查異常原因。將生產管理精細化,也方便質量、產品召回或者退貨管理。
1. PCB單板追溯方案
本文提出的單板追溯管理的前提是基于批次管理,將PCB生產工單批次中的所有大板,每一塊維護唯一的二維碼,并將板件二維條碼綁定生產批次號。在加工過程中的設備上安裝掃描設備,每次只要有板件經過該設備,則掃描記錄該板件經過的時間,加工人員,加工參數,環境參數等信息。

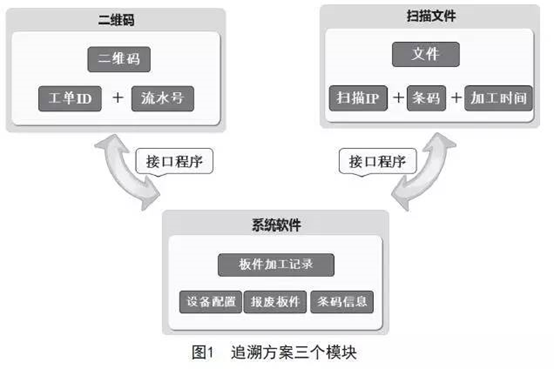

PCB單板追溯方案,主要包括三個模塊(圖1):板件二維條碼、硬件掃描、軟件系統。
1.1 板件條碼形式
根據生產批次及批次數量,按照特定的規則生成每一個大板的二維碼,該二維條碼具有唯一性,且綁定批次信息。由于PCB加工工藝路線的特殊性,如果只是通過PCB二維碼激光打標機鐳雕的形式,將前期生成的二維條碼信息印在PCB板件上,則在經過后續的加工工藝路線時,很容易會被抹掉或者污染,導致掃描不到或者難以辨識。因此,本文的方案是把二維條碼信息鉆在板邊,在外圖的絲印字符之前,一直保留板邊二維碼,以記錄加工過程記錄。在外圖工序之后,通過PCB二維碼激光打標設備,將板邊二維條碼轉移至每一個板件上,通過外形加工之后,板邊會被切除,就繼續記錄小板上激光標記二維碼。
通過以上方式,可以將二維條碼從工藝路線的起始到最后入庫,一直保持可識別狀態,且不影響客戶交貨要求,以達到單板追溯需求。
在這個環節里面PCB二維碼激光打標機必不可少。
1.2 硬件掃描設備
基于PCB板件二維條碼的特殊性,選用掃描硬件設備,應該具有如下功能:
1.2.1 高識別性
鉆孔二維碼在加工過程中可能會由于阻塞,污染等原因,導致二維條碼會有部分不清晰,因此,掃描設備必須有高分辨率,可讀取點陣二維碼,且有容錯機制可識別錯碼;掃描設備固定在設備前水平線,在板件經過水平線時,由于過板的速度及放置板件位置等不確定因素影響,掃描設備可識別區域廣且讀取速度快。
1.2.2 通訊接口
由于掃描設備讀取的條碼信息,需要與生產追溯系統進行關聯,因此該掃描設備需有通訊接口,可以滿足文件傳輸?shù)刃枨?。同時,當網絡偶然中斷恢復之后,可以斷點續傳,以防數據丟失或者遺漏等情況發生。
1.2.3 存儲
掃描硬件設備,可以存儲掃描信息。在沒有網絡的情況下,依然可以工作,并將掃描數據存儲;此外,可以設置文件存儲時間間隔,滿足不同生產線不同間隔時間上傳掃描記錄的需求。
1.3 系統軟件
系統軟件是追溯查詢的媒介,也是連接二維條碼和掃描設備的重要組成部分。一方面,系統根據指定規則生成二維編碼,通過接口程序與硬件設備(鉆孔設備等)互聯;另一方面,系統讀取掃描設備的文件并解析為系統所需數據格式,存儲在數據庫中以供使用。
2. PCB單板追溯系統設計
PCB單板追溯系統的設計,是在MES系統和EBS系統的基礎上進一步開發的。該系統主要功能模塊包括:基礎配置,生產追溯,質量管控,報表管理等(圖2)。
2.1 基礎配置
主要功能是綁定IP地址、掃描設備、加工設備之間的關系,以方便后續的數據關聯處理。在MES系統和EBS系統中,加工工藝流程與加工設備之間通過資源實例關聯,追溯系統中,主要是將掃描設備作為輸入端,準確得到加工時間等先關生產記錄。
2.2 同步接口
主要功能是同步二維條碼數據與掃描數據。首先,追溯系統需同步得到鉆孔的條碼,為防止系統紊亂錯誤,需要在鉆孔成功之后方可將條碼與工單批次的綁定信息,同步到追溯系統;條碼同步驗證需要在下一個設備加工此板件之前,否則可能會導致系統條碼綁定有誤。其次,掃描數據的同步,每一塊板件經過加工設備時,都會先經過掃描設備,并記錄當前加工時間,生產信息,設備環境因素等。將這些掃描信息以及與設備相關聯得到的加工記錄信息,通過接口形式同步到單板追溯系統數據庫。
2.3 追溯記錄
單板加工歷程追溯,是MES系統,EBS系統以及單板追溯系統的多個數據庫的數據整合,人、機、料、法、環等五個環節的追溯信息可視化。該模塊的主要功能是能夠根據板件二維碼,快速定位加工過程各種參數信息,以及與之相同加工參數的板件。
2.4 質量管控
該模塊的主要功能是實時準確地記錄每一塊板件的品質異常。板件報廢之后,確認報廢原因,分析解決方案,解決質量問題等一系列的品質控制和管理都可以在此模塊進行。同時,根據板件二維條碼的報廢記錄,可以實時統計批次報廢率,當超過預警范圍時,則通過推送郵件、短信、微信等形式,提醒相關人員,實時關注該批次生產進度,預防并快速解決異常問題等。
2.5 報表管理
報表管理是該系統與其他相關系統數據關聯性的最大體現,主要功能是各種不同層級管理報表的定時推送,此外,當報表中某項指標異常時,預警推送指定人員,提前發現,預防重大問題與異常等。通過單板追溯系統的報表平臺,細化各個管理報表,為管理人員提供實時數據參考。
3. 關鍵技術和系統實現
單板追溯系統設計中,關鍵的問題是其與各個系統之間的接口開發。
3.1 網絡互連
某公司PCB生產廠設備網絡與辦公網絡是分離的,鉆孔及掃描設備等使用的是設備網,而系統是部署在辦公網,所以此單板追溯系統的需要將設備網絡和辦公網的數據同步。為了便于兩個不同網段之間的連通與同步,采用了FTP作為中間服務器,將設備網絡的數據上傳至FTP服務器,系統再從FTP服務器上讀取相關數據,解析至系統數據庫中。
3.2 數據同步
系統根據生產批次及批次數量,生成每塊板件唯一的二維條碼信息,將二維條碼信息傳送給鉆孔程序,按照此條碼信息,進行鉆孔程式的調用。此接口程序開發過程中,鑒于對網絡通暢性能的依賴性,優化了此接口程序調用方式。本文開發的單板追溯系統采用了反向回傳的方式,在鉆孔程式服務器中,通過掃描工單批次,根據批次數量直接在該程式中生成二維條碼信息,待鉆孔完成之后,將鉆孔服務器上已經執行完的鉆孔程序數據,及時同步到單板追溯系統中。
3.3 文件解析
掃描設備的掃描文件一般存儲為excel文本格式,本文開發的單板追溯系統需要解析掃描文件并存儲至系統數據庫中。雖然掃描設備已經盡量避免錯誤條碼等問題的出現,但是還是會有部分丟失信息或者異常情況,因此,解析文件的過程中,一旦有不符合編碼規則或者異常的數據,則需要將文件的錯誤信息輸出到錯誤文檔中做記錄,以便后續核查確認。如果網絡突然中斷,掃描設備可以存儲網絡中斷期間的掃描文件,待網絡恢復之后,需繼續傳回?cái)帱c(diǎn)處的所有數據。
4. 系統運行監控與結果
為了驗證PCB單板追溯系統方案的可行性和有效性,開發的單板追溯系統已經在某PCB生產廠試運行很長一段時間,系統運行穩定,與EBS,MES系統接口及各項數據均正常。經過系統運行分析,證明了單板追溯方案的可行性與有效性。
實際生產過程中,有如下案例:某批次板件共280塊,在過程檢驗時發現其中某幾片是固定位置劃傷,通過確認原因發現是某個設備硬件異常,持續約10分鐘。如果僅僅依靠批次管理,則需要核查當天時間段內加工的所有批次板件;但是通過單板追溯系統,可以確定劃傷板件在此設備加工的時間為2016年10月8日,下午15:13分,因此只需要核查當天下午15:03~15:23分之間的所有板件即可,單板追溯系統中記錄的板件共32塊。由此可見,通過單板追溯系統,大大減少了問題板件核查范圍,縮短核查時間。
單板追溯系統不僅僅對PCB生產過程可以達到追溯效果,當板件已經到達客戶端的時候,也可以發揮很大的作用。比如說某批次板件已經在客戶端,發現了塞孔異常等其他問題,就需要反查問題板件,如果召回整個批次,對雙方都會有很大的影響,不僅僅影響客戶的進度,也會造成人力資源和時間的浪費。依靠單板追溯系統,就可以快速準確的定位是本批次的哪些板件有問題,其他的批次是否會有類似異常,只需要召回異常板件,快速修復完成即可。從根本上快速解決問題,節約客戶的時間和成本。
5. 結論
在研究PCB單板追溯系統方案的基礎上,通過系統開發以及實際使用情況分析,證明了PCB單板追溯系統方案的有效性與可行性,不僅僅將批次管理、生產追溯、品質管理和控制更加精細化,而且便于質量問題的定位,可以快速區分出問題板件,減少召回?fù)p失。本文的單板追溯方案,為物聯網發展提供了基礎,對PCB行業的追溯管理趨勢的發展有一定的參考價值,可以在此基礎上,進一步研究PCB單板追溯系統中其他的擴展功能,為PCB行業在智能信息化發展上提供更加多元化的系統支持。
